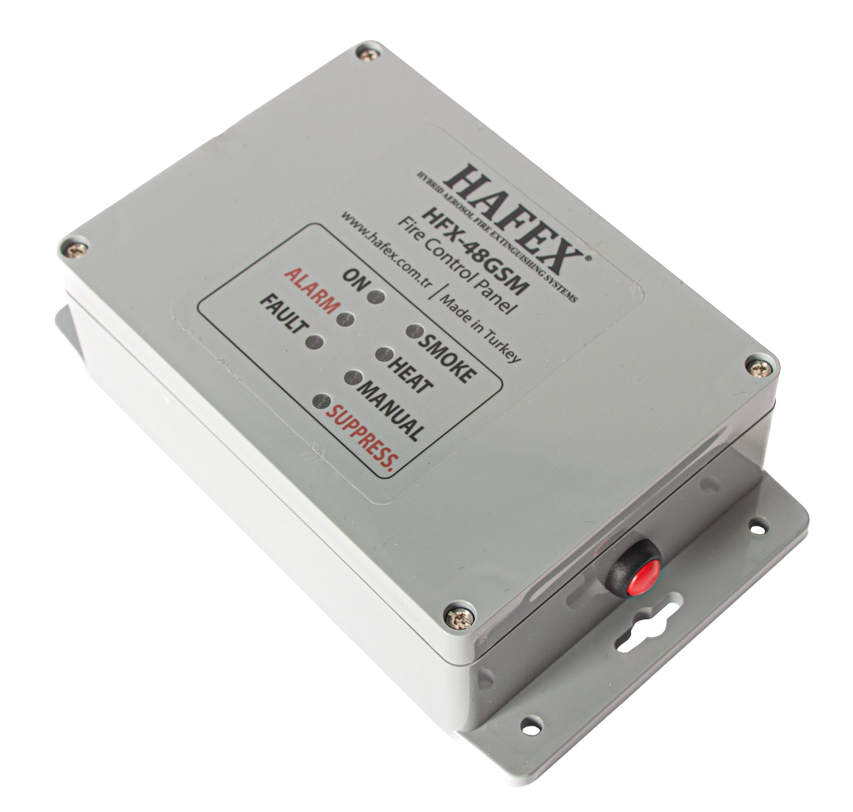

HFX-48GSM
Kompaktní konvenční požární ovládací panel navržený pro telekomunikační průmysl.
Hlavní vlastnosti
- Dokáže pracovat s napájecím napětím 48 V DC, které je standardem pro telekomunikační sektor.
- Proto nevyžaduje žádný dodatečný DC/DC nebo AC/DC SMPS zdroj.
- Je schopen provozu s maximálním napájecím napětím až 60 V DC.
- Riziko falešných poplachů je minimalizováno díky křížovému zapojení (cross-zone) vstupů pro konvenční kouřové detektory a lineární tepelné kabely LHD.
- Pomocí pomocných relé poplachu a poruchy jej lze integrovat do infrastruktury vzdáleného monitorování BSC/BTS.
- Díky kompaktní konstrukci ABS těla zabírá méně místa a jeho montáž je snadná.
| Napájecí napětí a spotřeba proudu | |
|---|---|
| Jmenovité provozní napětí | 48V DC |
| Rozsah provozního napětí | 30 – 60V DC |
| Klidový proud | 15mA @ 48V |
| Proud v poplachovém stavu | 45mA @ 48V |
| Proud regulátoru napájení 24V DC | 3A (max.) |
| Ochrana proti zkratu napájení 24V DC | Elektronická |
| Detekční vstupy motorového a bateriového prostoru | |
| Počet detekčních vstupů | 3 |
| Napájecí napětí detekčních vstupů | 24V DC |
| Proudová kapacita detekčních vstupů | 25mA @ 24V |
| Odpor linky pro poplachový stav | <700 Ohm |
| Odpor linky pro zkrat | <50 Ohm |
| Zakončovací prvek linky (EOL) | 10 uF/50V 10% keramický kondenzátor |
| Hasební výstup motorového prostoru | |
| Počet hasebních výstupů | 4 |
| Napájecí napětí hasebních výstupů | 24V DC |
| Proudová kapacita hasebních výstupů | 2A @ 24V |
| Ochrana proti zkratu hasebního výstupu | PPTC polymer |
| Doba zpoždění hašení (odpočítávání) | 30 s |
| Doba aktivace aerosolového hasicího přístroje | 1 s |
| Napěťová kapacita alarmového a poruchového relé | 250V (max.) |
| Proudová kapacita alarmového a poruchového relé | 2A (max.) |
| Rozměry (mm) | 212x123x60 |
| Pomocné reléové výstupy | |
| Proudová kapacita výstupu sirény | 200mA trvalý, 400mA maximální @25°C |
| Proudová kapacita poruchového výstupu | 200mA trvalý, 400mA maximální @25°C |
| Proudová kapacita kontaktů relé | 2A maximální @ 24V DC |
Oblasti použití
Transformátory, hlavní rozvodny, kabelové tunely a kanály, elektrické rozvaděče a skříně, energetická distribuční zařízení, generátorové turbíny atd.
Serverovny a serverové skříně, datová úložiště a prostory pro zpracování dat, základnové stanice GSM a ústředny, radioreléové stanice atd.
Strojovny a strojní prostory, nákladové prostory, rychlostní čluny, superjachty, plachetnice, remorkéry, řídicí místnosti atd.
Podhledy a zdvojené podlahy, půdní prostory, garáže, kanceláře, sklady, depa atd.
Důlní vozidla, nákladní automobily, kamiony, motorové prostory městských a meziměstských autobusů a minibusů atd.
Podle nařízení OSN jsou protipožární systémy používané v autobusech povinné a musí splňovat certifikaci UNECE R107. Turecký institut pro standardizaci (TSE) certifikoval hybridní aerosolové hasicí systémy HAFEX a udělil jim vůbec první a jediný certifikát R107.
Stroje a zařízení používané v továrnách, CNC soustruhy, frézky, automatizační řídicí a distribuční rozvaděče, generátorovny a akumulátorovny atd.
Čerpací a ventilové stanice a místnosti, strojní prostory, petrochemické a plynovodní systémy, řídicí a kontrolní místnosti atd.
Lokomotivy, vagóny, stanice, řídicí a kontrolní místnosti, dílny pro opravy a údržbu, signalizační a navigační řídicí systémy atd.
