VOZIDLOVÁ POŽÁRNÍ ÚSTŘEDNA 200A+
Požární ovládací panel 200A+ je kompaktní a praktická ústředna pro detekci a hašení požárů, navržená pro rozpoznání a likvidaci případných požárů v motorových a pozemních vozidlech.
Hlavní vlastnosti
- Dokáže pracovat ve všech vozidlech s 12V a 24V napájecí infrastrukturou.
- 3 detekční vstupy (Zóna 1, Zóna 2, Manuální) a 1 hasební výstup.
- Je kompatibilní s tradičními konvenčními detektory, digitálními lineárními tepelnými kabely (LHD) nebo miniaturními termostaty.
- Systém hašení motorového prostoru může pracovat v režimu Automatický a manuální, Pouze manuální, Test a Výměna.
- Má schopnost v případě požáru automaticky nebo manuálně aktivovat aerosolové hasicí přístroje nebo tlakové lahve se solenoidovým ventilem umístěné v motorovém prostoru.
- Detekční vstupy a hasební výstup jsou monitorovány z hlediska možného zkratu a přerušení vedení.
- Panel v případě poruchy nebo požáru vizuálně a akusticky varuje uživatele.
- Disponuje výstupem pro sirénu, pomocným reléovým výstupem a poruchovým výstupem.
- Snadné ovládání pomocí dvou multifunkčních tlačítek na panelu.
- Díky malým rozměrům a praktické konstrukci těla jej lze použít pro povrchovou montáž nebo pro montáž do panelu.
| Napájecí napětí a odběr proudu | |
|---|---|
| Rozsah napájecího napětí | 10 – 33V DC |
| Provozní proud | 32 mA @ 12V DC 20 mA @ 24V DC |
| Proud v požárním stavu (manuální) | 85 mA @ 12V DC 50 mA @ 24V DC |
| Detekční vstupy pro motorový prostor a prostor baterie | |
| Napájecí napětí | 12V DC jmenovité |
| Poplachový stav | <700 Ohm |
| Stav zkratu | <50 Ohm |
| Proudová kapacita | 25 mA maximum |
| Zakončovací prvek vedení (EOL) | 10 uF/50V 10% keramický kondenzátor |
| Hasební výstup motorového prostoru | |
| Proudová kapacita | 1A trvalý, 2A maximum, @25°C |
| Monitorovací napětí | 5V DC |
| Monitorovací proud | 2 mA maximum |
| Zakončovací prvek vedení (EOL) | 1N4004-4007 univerzální dioda |
| Stav zkratu | <170 Ohm |
| Stav otevřeného obvodu | >1K Ohm |
| Detekční vstup palivové nádrže | |
| Poplachový stav | 470 Ohm < R < 2K2 Ohm |
| Stav otevřeného obvodu | >4K7 Ohm |
| Stav zkratu | <220 Ohm |
| Monitorovací napětí | 5V DC |
| Monitorovací proud | 2 mA maximum |
| Zakončovací prvek vedení (EOL) | 2K2 1/4W 1% rezistor |
| Pomocné reléové výstupy | |
| Proudová kapacita výstupu sirény | 200 mA trvalý, 400 mA maximum @25°C |
| Proudová kapacita poruchového výstupu | 200 mA trvalý, 400 mA maximum @25°C |
| Proudová kapacita kontaktů relé | 2A maximum @ 24V DC |

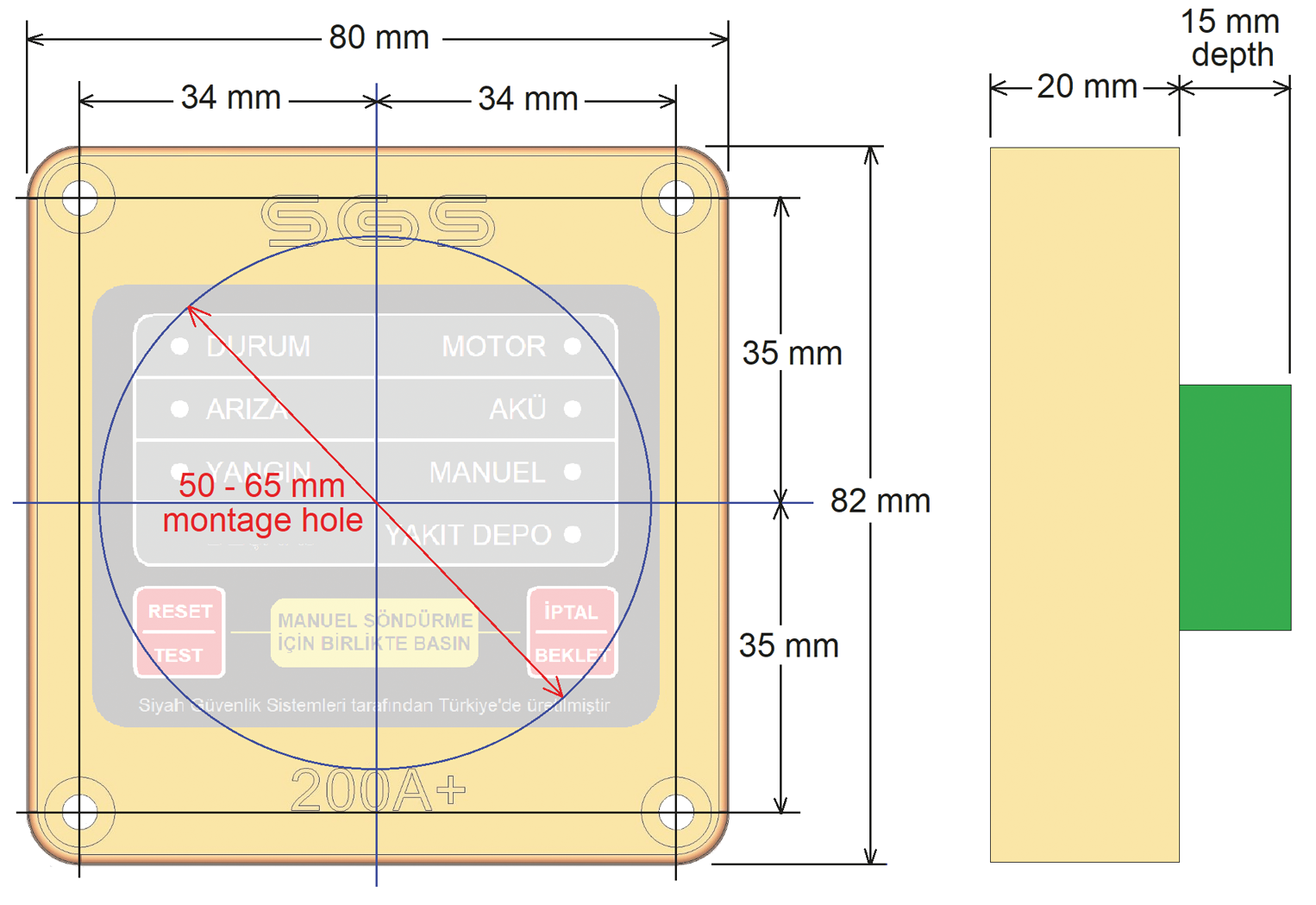

| Rozměry | |
| W: 80 mm, L: 82 mm, D: 20 mm (horní) | W: 80 mm, L: 82 mm, D: 53 mm (celkové) |
Oblasti použití
Transformátory, hlavní rozvodny, kabelové tunely a kanály, elektrické rozvaděče a skříně, energetická distribuční zařízení, generátorové turbíny atd.
Serverovny a serverové skříně, datová úložiště a prostory pro zpracování dat, základnové stanice GSM a ústředny, radioreléové stanice atd.
Strojovny a strojní prostory, nákladové prostory, rychlostní čluny, superjachty, plachetnice, remorkéry, řídicí místnosti atd.
Podhledy a zdvojené podlahy, půdní prostory, garáže, kanceláře, sklady, depa atd.
Důlní vozidla, nákladní automobily, kamiony, motorové prostory městských a meziměstských autobusů a minibusů atd.
Podle nařízení OSN jsou protipožární systémy používané v autobusech povinné a musí splňovat certifikaci UNECE R107. Turecký institut pro standardizaci (TSE) certifikoval hybridní aerosolové hasicí systémy HAFEX a udělil jim vůbec první a jediný certifikát R107.
Stroje a zařízení používané v továrnách, CNC soustruhy, frézky, automatizační řídicí a distribuční rozvaděče, generátorovny a akumulátorovny atd.
Čerpací a ventilové stanice a místnosti, strojní prostory, petrochemické a plynovodní systémy, řídicí a kontrolní místnosti atd.
Lokomotivy, vagóny, stanice, řídicí a kontrolní místnosti, dílny pro opravy a údržbu, signalizační a navigační řídicí systémy atd.
